1  概述

一设计依据

给排水专业的设计委托资料。

二设计范围

4  工艺流程及控制

详见附图WHG0921Mz-EET.1。

5  系统控制方式及联锁

5.1 控制方式

本工程主要工艺设备采用以下3种控制方式：

² 集中联锁自动方式：按照预先设定的程序，过程全自动。该方式在正常生产中使用。

² 集中单机手动方式：各设备在操作站进行，半自动集中操作，该方式在集中调试时使用。

² 非联锁机旁单机手动方式（脱机手动）：各设备在机旁操作箱无联锁操作。该方式在设备检修、设备单机调试和事故停机时使用。

本系统的自动、半自动控制均通过PLC编程实现，这有利于控制系统的监控和完善。每台设备在机旁操作箱上设置“手动/集中”控制转换开关。

“手动”状态下，操作者可现场手动操作，HMT键盘操作无效；“集中”状态下，操作者可在HMT键盘操作，现场手动操作无效。

5.2控制联锁

工作泵与备用泵互为备用，任一台工作泵出现工作故障，备用泵自动启动，且出现故障的工作泵自动停止 (以水泵运行、停止、故障状态为联动条件) 。

6  操作

所有工艺设备分PLC集中操作与机旁操作两种操作方式。机旁操作优先。

PLC集中操作在主控室内的上位机操作站上完成；机旁操作根据设备组所在位置及功能设机旁控制箱，在机旁箱上设集中PLC/机旁转换开关及按钮人工手动操作单体设备的运行。

7  HMI画面及报表

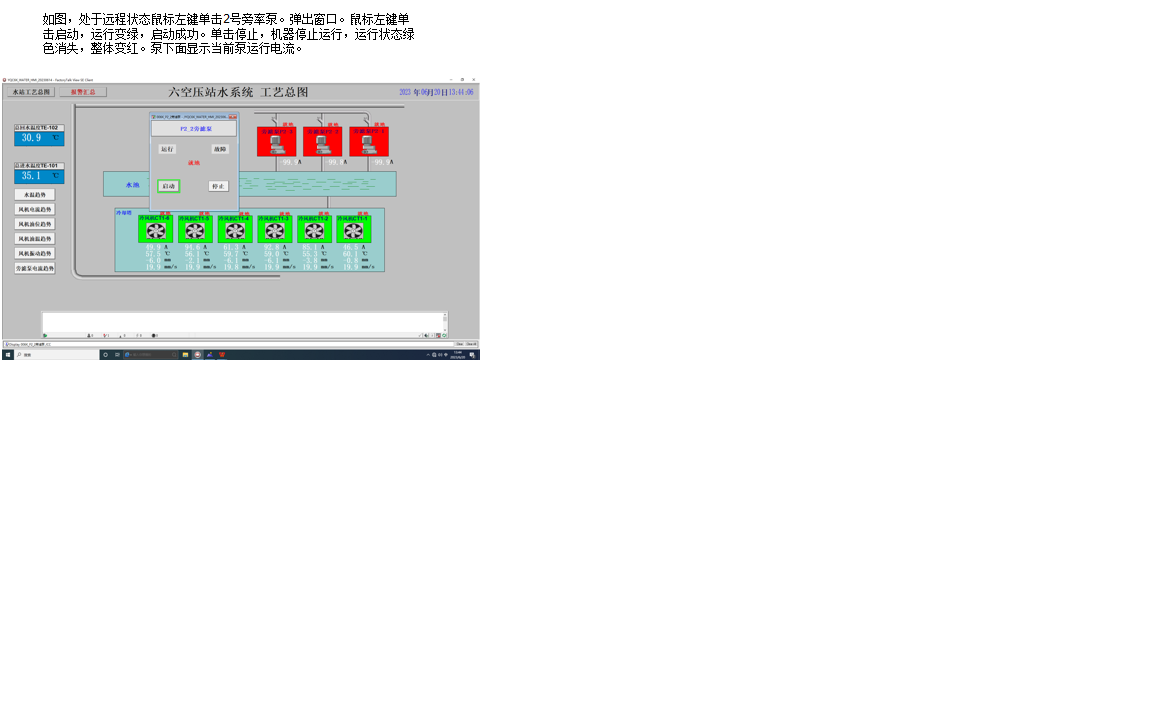

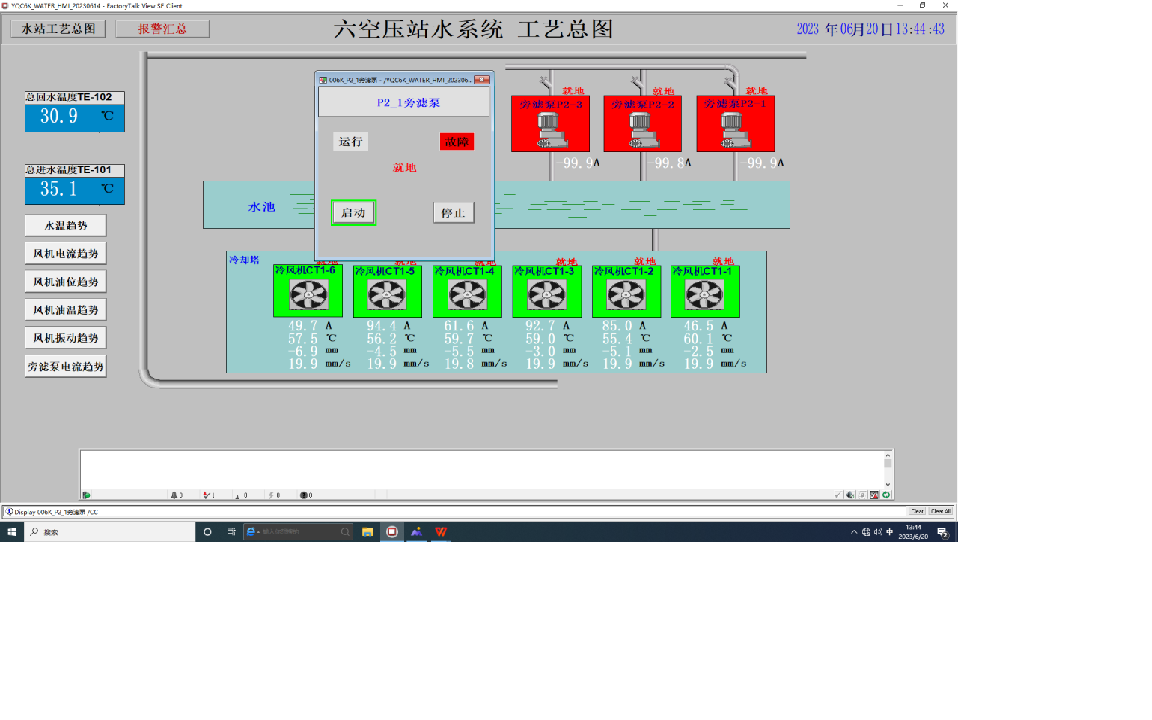

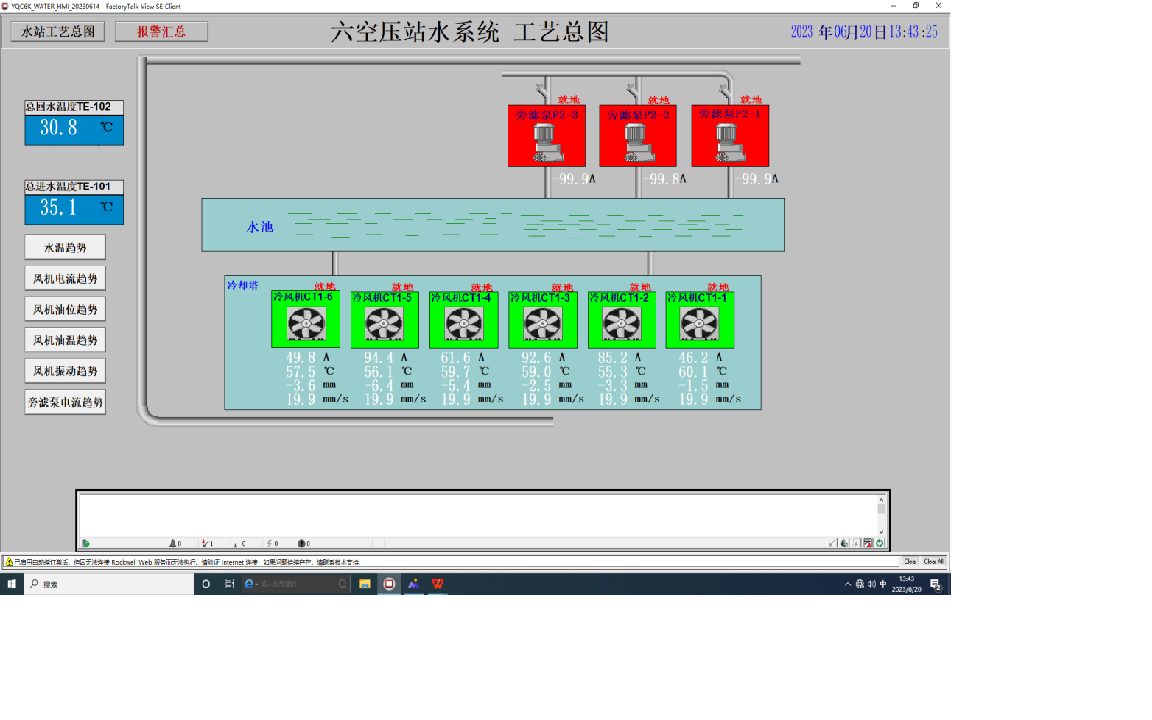

7.1工艺流程主画面

² 包括：净环水供水泵、旁滤供水泵、冷却塔、全自动自清洗过滤器、浅层介质过滤器、反洗水潜水排污泵及相应的管道和附件等。

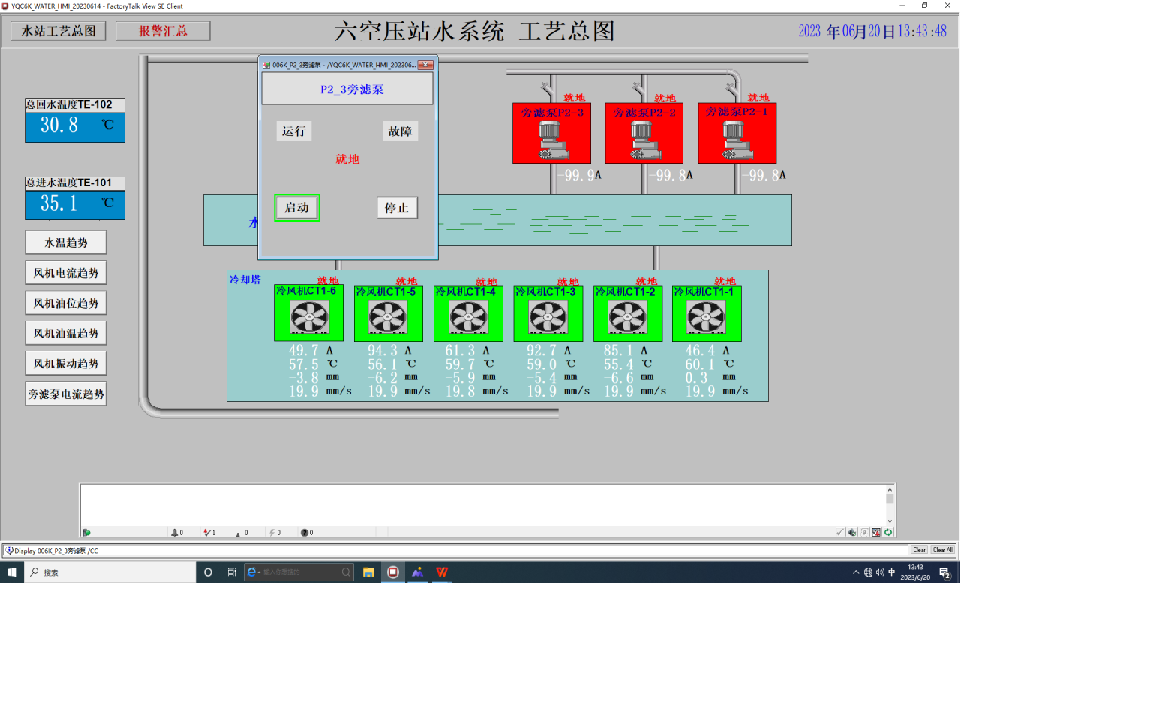

1） 净环水供水泵、旁滤供水泵状态：

运行（红）、备用（绿）、故障（跳机报警，黄）、检修状态（灰）、累计运行时间；

2） 全自动自清洗过滤器、浅层介质过滤器、反洗水潜水排污泵运行状态：

运行（红）、备用或停运（绿）、故障（跳机报警，黄）、检修状态（灰）；

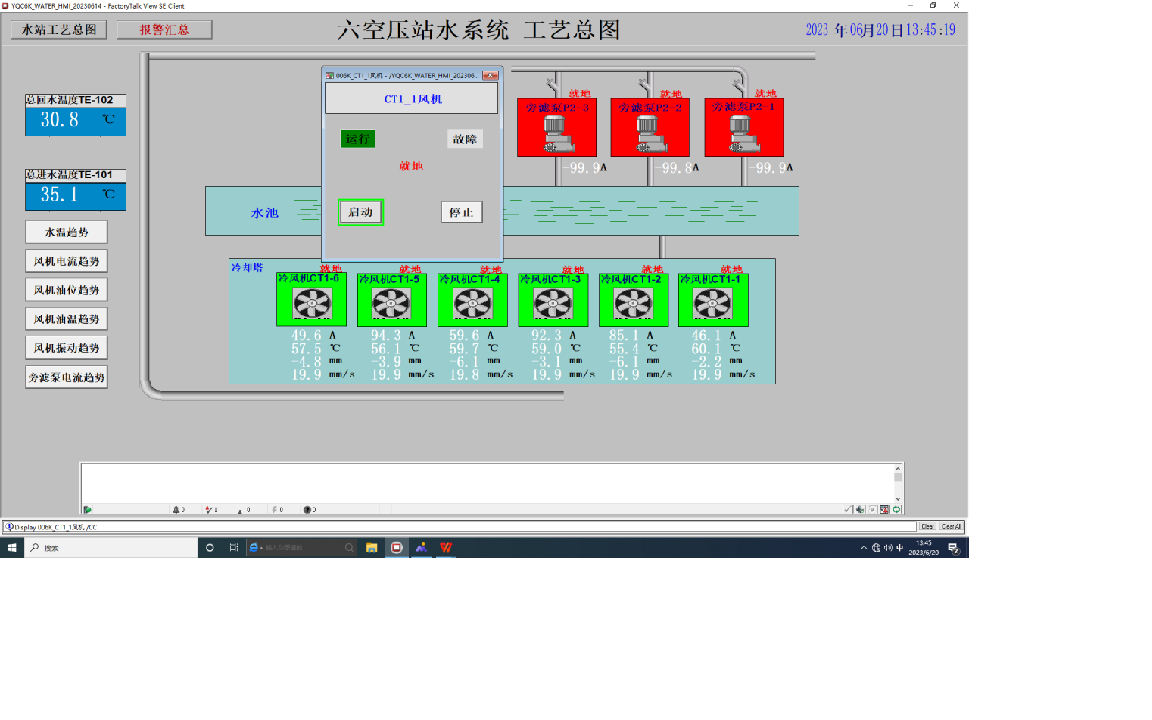

3） 冷却塔运行状态：

运行（红）、备用（绿）、故障（跳机报警，黄）、检修状态（灰）；

4） 仪表检测信号显示，包括：

a)  净环水系统：

给水总管：流量、压力、温度检测各1点；

回水总管：温度检测1点；

净环水池水位检测1点。

b）旁滤及反洗水系统：

反洗水池水位检测1点。

7.2 低压电气系统工作画面

² 画面上要求显示的内容：

电流、单线图等

7.3 故障报警画面

² 画面上要求显示的内容：
